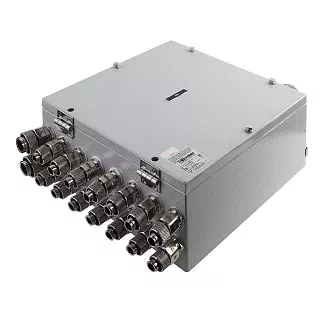

Взрывозащищенная клеммная коробка КСРВ-М231815
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М231815 — прямоугольный типоразмер серии КСРВ-М с увеличенной глубиной 150 мм. По сравнению с КСРВ-М202012 корпус имеет большую длину и глубину, но меньшую ширину, что дает другую геометрию для внутренней компоновки клемм и кабельных подключений.
Для внутреннего монтажа предусмотрена панель размером 180×130 мм с монтажными размерами 170×120 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 44 (32 в одном ряду) |
| 4 | 38 (27 в одном ряду) |
| 6 | 28 (21 в одном ряду) |
| 10 | 22 (16 в одном ряду) |
| 16 | 18 (13 в одном ряду) |
| 35 | 10 |
| 50 | 9 |
| 70 | 5 |
| 120/150 | — |
| 240 | — |
Для КСРВ-М231815 допускается до 44 клемм для позиции 2,5 мм², 38 — для 4 мм², 28 — для 6 мм² и 22 — для 10 мм². Для позиций 16, 35, 50 и 70 мм² предусмотрено соответственно 18, 10, 9 и 5 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 16/16 | 13/13 |
| 1 | 14/14 | 12/12 |
| 2 | 10/12 | 8/8 |
| 3 | 7/7 | 5/5 |
| 4 | 5/5 | 4/4 |
| 5 | 3/3 | 2/2 |
| 6 | 1/1 | 2/2 |
| 7 | 1/1 | 1/1 |
Для КСРВ-М231815 доступны кабельные вводы всех кодов 01–7. Для кода 2 по стороне А значения для резьб G и M различаются и составляют 10/12. Это значение сохраняется без корректировки.
Технические характеристики
Применение
КСРВ-М231815 подходит для соединительных и распределительных схем, где требуется прямоугольный корпус глубиной 150 мм и возможность размещения клемм различных сечений вплоть до позиции 70 мм².
При подборе учитываем количество и сечение проводников, тип и число клеммных зажимов, размеры кабельных вводов и стороны их расположения. Максимальные значения по клеммам и вводам относятся к соответствующим вариантам комплектации.
Преимущества практического использования
КСРВ-М231815 поддерживает более широкий диапазон клемм по сравнению с КСРВ-М202012: для позиции 70 мм² предусмотрено до 5 клемм, тогда как для КСРВ-М202012 значение в этой графе отсутствует.
По кабельным вводам доступны все коды от 01 до 7, включая по 1/1 вводу кода 7 на сторонах А и Б. Для внутреннего монтажа предусмотрена панель 180×130 мм.
Следующий типоразмер — КСРВ-М232315 с внешними габаритами 230×230×150 мм и массой 3,6 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М231815
КСРВ-М231815 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и дополнительные исполнения.Похожие товары
