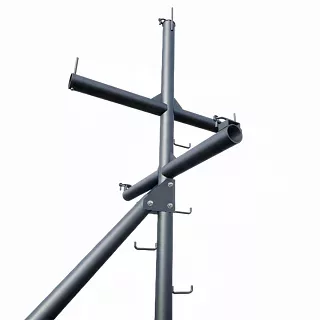

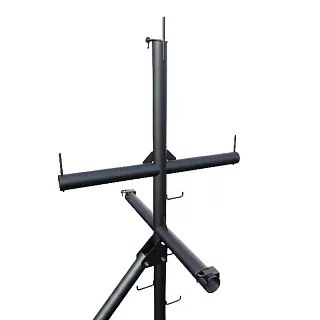

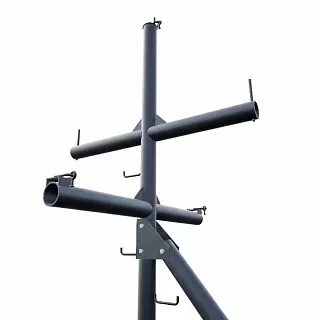

Ответвительная анкерная опора ОАт 10-1

Описание

Ответвительная анкерная опора ОАт 10-1 предназначена для устройства ответвлений от основной трассы воздушных линий электропередачи напряжением 6–10 кВ с одновременным восприятием продольных усилий тяжения проводов. Обеспечивает надёжную фиксацию проводов в узлах ответвления и применяется на участках, где требуется повышенная механическая устойчивость конструкции.

Изделие относится к металлическим опорам ВЛ 6–10 кВ из бурильных и отработанных труб и используется при строительстве и реконструкции распределительных сетей.

Техническое описание и конструкция

ОАт 10-1 представляет собой трубчатую анкерную опору с подкосом, рассчитанную на работу в ответвительных узлах ВЛ. Конструкция обеспечивает восприятие продольных и поперечных нагрузок от проводов, а также воздействий ветра и гололёда в пределах расчётных районов.

Основные характеристики:

• Тип: ответвительная анкерная опора.
• Назначение: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146 × 8 мм.
• Длина траверсы: 1930 мм.
• Профиль траверсы: 146 × 8 мм.
• Подкос:
  • высота — 9000 мм;
  • профиль — 146 × 8 мм.
• Защитное покрытие: горячее цинкование.
• Дополнительное покрытие: порошковое / полимерное окрашивание.
• Срок службы: до 30 лет.

Материал изготовления — сталь 09Г2С. Используются обсадные и электросварные трубы. По согласованию возможно изготовление из материалов согласно Арх. № 4.0639.

Трубчатое исполнение обеспечивает оптимальное соотношение прочности и массы, удобство транспортировки и монтажа.

Антикоррозионная защита

Для эксплуатации на открытом воздухе применяется комплексная защита от коррозии:

• горячее цинкование по ГОСТ 9.307;
• при необходимости — порошковое или полимерное окрашивание.

Такое решение позволяет использовать опоры в различных климатических зонах и при умеренно агрессивной атмосфере.

Комплектация и опции

Стандартная поставка включает:

• стойку опоры;
• траверсу;
• подкос;
• крепёжные элементы;
• антикоррозионное покрытие.

По проекту заказчика возможны:

• изготовление под расчётные нагрузки;
• окраска по RAL;
• поставка закладных деталей и метизов;
• адаптация под конкретную схему ответвления.

Итоговая комплектация определяется рабочей документацией.

Монтаж, эксплуатация и обслуживание

Монтаж выполняется по проекту ВЛ с соблюдением требований ПУЭ и действующих СП. Особое внимание уделяется:

• параметрам фундамента;
• правильной ориентации траверсы в узле ответвления;
• качеству болтовых соединений.

В процессе эксплуатации рекомендуется:

• периодический осмотр покрытия;
• контроль состояния креплений;
• проверка узлов крепления изоляторов и проводов.

При соблюдении регламентов опора сохраняет расчётную работоспособность на протяжении всего срока службы.

Документы и нормативы

Проектирование и изготовление выполняются с учётом действующих норм:

Расчёты и конструкции:

• СП 16.13330.2017 «Стальные конструкции».
• СП 20.13330.2016 «Нагрузки и воздействия».
• СП 22.13330.2016 «Основания и фундаменты».

Материалы и защита:

• ГОСТ 19281 — прокат из низколегированных сталей (09Г2С).
• ГОСТ 9.307 — горячее цинкование.
• ГОСТ 8732, ГОСТ 8734 — стальные трубы.

Эксплуатация ВЛ:

• ПУЭ (7-е издание).
• СО 153-34.20.121-2006.
• РД 34.20.504-94.

Конкретные технические решения принимаются по проектной документации.
