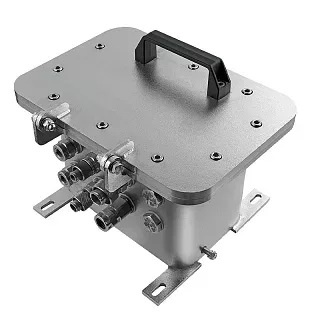

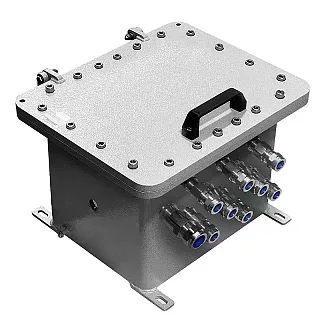

Взрывозащищенная клеммная коробка ЩОРВ-МТ282218 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ282218 имеет внешние габариты 285×261×180 мм и внутреннее пространство 187×128×132 мм. Такой типоразмер подходит для компактных клеммных сборок, где при выборе корпуса необходимо учитывать ограниченное монтажное пространство.
Для крепления коробки используются скобы. Межосевое расстояние между точками крепления составляет 160 мм по вертикали и 201 мм по горизонтали. Ширина крепежного отверстия в скобе — 9 мм.
Корпус ЩОРВ-МТ выполняется из малоуглеродистой конструкционной стали. Для серии предусмотрена защита от пыли и влаги IP66/IP67/IP68/IP69 и ударопрочность IK10.
Монтажная панель
Для ЩОРВ-МТ282218 предусмотрена монтажная панель Щ2822Н.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 170 × 110 | 2 | 0,3 |
Технические характеристики
Применение
ЩОРВ-МТ282218 можно использовать для размещения клеммной сборки в корпусе с внутренними размерами 187×128×132 мм. Компактные габариты позволяют подобрать модель для схем, где требуется небольшая клеммная коробка из малоуглеродистой стали.
При выборе учитываем размеры внутренней компоновки, необходимое количество клеммных зажимов, тип и расположение кабельных вводов, а также габариты монтажной панели.
Преимущества практического использования
Компактные внешние размеры 285×261×180 мм позволяют использовать ЩОРВ-МТ282218 при ограниченном пространстве для установки.
Монтажная панель Щ2822Н размером 170×110 мм изготовлена из нержавеющей стали и имеет толщину 2 мм.
Крепежные размеры 160×201 мм и ширина крепежного отверстия 9 мм позволяют заранее определить расположение точек фиксации корпуса.
Серия ЩОРВ-МТ рассчитана на применение в подземных шахтах и выработках. Корпуса выполняются из конструкционной углеродистой стали по ГОСТ 380-2005 с полимерно-эпоксидным покрытием.
Следующий типоразмер — ЩОРВ-МТ311108 с внешними габаритами 322×133×97 мм и внутренними размерами 272×65×66 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ282218 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ282218 по размерам внутренней компоновки, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
