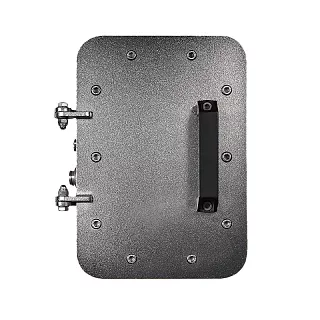

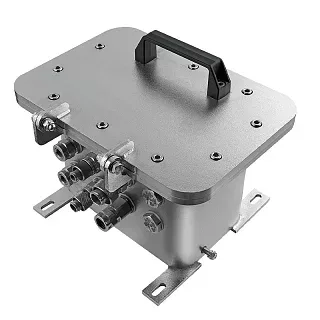

Взрывозащищенная клеммная коробка ЩОРВ-НТ452521 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ452521 имеет внешние габариты 451×250×216 мм и внутренние размеры 354×153×168 мм. По длине и ширине она соответствует ЩОРВ-НТ452512, но отличается увеличенной глубиной корпуса: внутренний размер по глубине составляет 168 мм вместо 77 мм.
Увеличенная глубина дает дополнительное пространство для размещения клеммных зажимов, проводников и элементов внутренней компоновки при сохранении монтажной зоны длиной 354 мм.
Корпус крепится с помощью скоб. Межосевое расстояние между ними составляет 350 мм по вертикали и 261 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм.
Монтажная панель
Для ЩОРВ-НТ452521 предусмотрена монтажная панель Щ4222Х/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 320 × 120 | 2 | 0,6 |
| Алюминиевый сплав | 320 × 120 | 2 | 0,2 |
Оба варианта панели имеют размеры 320×120 мм и толщину 2 мм.
Количество клеммных зажимов
Максимальное количество устанавливаемых клеммных зажимов определяется номинальным сечением проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 324 |
| 1,5 | 324 |
| 2,5 | 168 |
| 4 | 141 |
| 6 | 105 |
| 10 | 87 |
| 16 | 48 |
| 25–35 | 36 |
| 50 | 24 |
| 70 | 12 |
| 95 | 10 |
При сечении проводников 2,5 мм² в корпусе может быть установлено до 168 клеммных зажимов, при 10 мм² — до 87, при 16 мм² — до 48, при 50 мм² — до 24.
Технические характеристики
Применение
ЩОРВ-НТ452521 подходит для клеммных сборок, которым требуется сочетание протяженной монтажной зоны и увеличенной глубины корпуса. Внутреннее пространство 354×153×168 мм позволяет размещать оборудование с учетом дополнительного объема между монтажной панелью и крышкой.
Модель рассчитана на различные варианты комплектации в зависимости от количества соединений и сечения проводников. Например, для проводов сечением 4 мм² предусмотрено до 141 клеммного зажима, для 6 мм² — до 105, для 25–35 мм² — до 36.
При подборе учитываем габариты внутренней компоновки, количество и сечение проводников, размеры монтажной панели и расположение кабельных вводов.
Преимущества практического использования
Внутренняя глубина 168 мм обеспечивает больше пространства для объемной компоновки по сравнению с ЩОРВ-НТ452512 при одинаковой длине и ширине корпуса.
Монтажная панель размером 320×120 мм предусмотрена в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость клеммных зажимов для проводников сечением от 1 до 95 мм².
Крепежные размеры 350×261 мм позволяют заранее подготовить монтажную поверхность и точки фиксации коробки.
Следующий типоразмер — ЩОРВ-НТ453719 с внешними габаритами 457×372×197 мм и внутренними размерами 354×269×141 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ452521 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ452521 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
