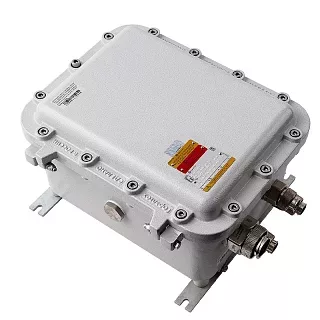

Взрывозащищенная клеммная коробка ЩОРВ1056849
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ1056849 — один из наиболее крупногабаритных корпусов серии ЩОРВ. Внутренние размеры 920×557×333 мм позволяют использовать значительную монтажную площадь для размещения электрического оборудования и организации большого количества кабельных подключений.
По сравнению с ЩОРВ1045839 модель имеет большие внешние и внутренние габариты. Длина корпуса составляет 1050 мм, ширина — 687 мм, глубина — 494 мм. Внутреннее пространство имеет размеры 920×557×333 мм.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ10568А | 850 × 500 | 3 | 3,400 |
| Панель из нержавеющей стали Щ10568Н | 850 × 500 | 3 | 10,100 |
Для ЩОРВ1056849 предусмотрена монтажная панель размером 850×500 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 105/105 | 55/55 |
| 1 | 105/105 | 55/55 |
| 2 | 87/87 | 48/48 |
| 3 | 63/63 | 33/33 |
| 4 | 46/46 | 25/25 |
| 5 | 38/38 | 19/19 |
| 6 | 25/25 | 14/14 |
| 7 | 16/16 | 8/8 |
| 8 | 11/11 | 6/6 |
Для ЩОРВ1056849 предусмотрены кабельные вводы кодов 01–8. Для кодов 01 и 1 допускается до 105/105 вводов по стороне А и до 55/55 по стороне В. Для кода 8 предусмотрено до 11/11 вводов по стороне А и до 6/6 по стороне В.
Технические характеристики
Применение
ЩОРВ1056849 подходит для крупных соединительных и распределительных схем, где требуется большой корпус для размещения электрического оборудования и значительного количества кабельных линий.
При подборе учитываем состав внутренней электрической схемы, размеры устанавливаемого оборудования, количество подключаемых линий, типы кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Внутренние габариты 920×557×333 мм и монтажная панель размером 850×500 мм позволяют формировать крупные электрические сборки с большой площадью размещения оборудования.
Для модели предусмотрены кабельные вводы всех кодов 01–8. Для кодов 01 и 1 по стороне А допускается до 105/105 вводов, что является максимальным значением в таблице для данного корпуса.
Купить Взрывозащищенная клеммная коробка ЩОРВ1056849
Мы можем подобрать ЩОРВ1056849 под конкретную электрическую схему. Для заказа укажите состав и размеры устанавливаемого оборудования, количество подключаемых линий, тип и количество кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
