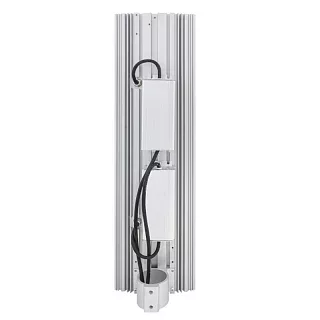

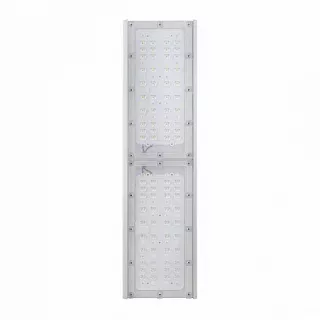

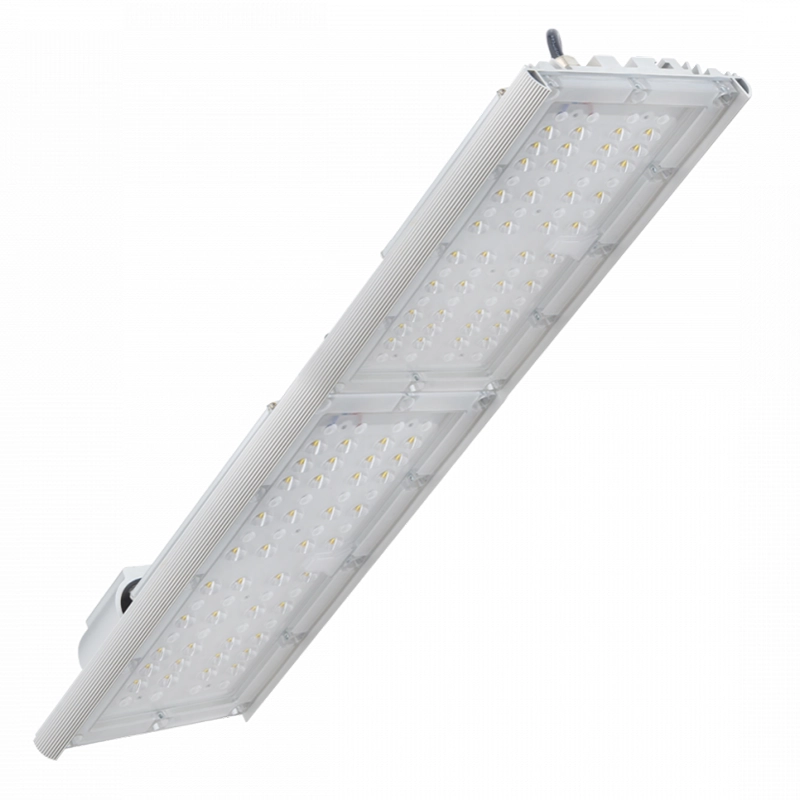

Светодиодный светильник Diora Unit PRO 135 (170 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 135 (170 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных комплексов и промышленных территорий. Модель представлена четырьмя вариантами широкой боковой кривой силы света (КСС), позволяющими подбирать оборудование с учётом геометрии освещаемой поверхности и расположения опор.
Номинальная мощность светильника составляет 170 Вт, световой поток — от 24 000 до 28 000 лм в зависимости от оптической системы и цветовой температуры. Для выбора предусмотрены КСС Ш1, Ш2, Ш3 и Ш4.
Модификации Ш1 и Ш2 выпускаются с цветовой температурой 2700, 4000 и 5000 К и консольным креплением. Исполнения Ш3 и Ш4 доступны с цветовой температурой 3000, 4000 и 5000 К, консольным креплением и лирой.
Светильники применяются при строительстве новых и модернизации существующих систем наружного освещения. При выборе конкретного исполнения учитываются требования к освещённости, равномерности распределения света, монтажная высота и расстояние между опорами.
Оптические системы и световой поток
Для Diora Unit PRO 135 мощностью 170 Вт предусмотрены четыре варианта широкого бокового светораспределения.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 170 | 24 000 / 27 000 | 130° × 40° | Консоль |
| Ш2 | 170 | 25 500 / 28 000 | 130° × 60° | Консоль |
| Ш3 | 170 | 25 500 | 150° × 90° | Консоль / лира |
| Ш4 | 170 | 26 500 | 150° × 75° | Консоль / лира |
КСС Ш1 — 130° × 40°. Оптическая система формирует широкое боковое распределение света. При цветовой температуре 4000 или 5000 К световой поток составляет 27 000 лм, при 2700 К — 24 000 лм.
КСС Ш2 — 130° × 60°. Отличается от Ш1 увеличенным углом распределения в одной из плоскостей. Световой поток достигает 28 000 лм при 4000/5000 К и составляет 25 500 лм при 2700 К.
КСС Ш3 — 150° × 90°. Светильник обеспечивает номинальный световой поток 25 500 лм. Для этой оптической системы предусмотрены консольное крепление и лира.
КСС Ш4 — 150° × 75°. Модификация обеспечивает световой поток 26 500 лм и отличается от Ш3 угловыми характеристиками светораспределения. Доступны оба способа крепления.
Наибольший световой поток в группе обеспечивает Diora Unit PRO 170/28000 Ш2 при цветовой температуре 4000 или 5000 К.
Выбор между КСС Ш1, Ш2, Ш3 и Ш4 выполняется по результатам светотехнического расчёта. При одинаковой мощности и близком световом потоке различия в распределении силы света могут существенно влиять на освещённость и её равномерность.
Для дорожного освещения учитываются ширина проезжей части, расположение полос движения, монтажная высота, вылет кронштейна и расстояние между опорами.
Цветовая температура и модификации
Светильники Diora Unit PRO 135 (170 Вт) выпускаются с различными значениями коррелированной цветовой температуры.
2700 К — тёплый белый свет с выраженным тёплым оттенком. Предусмотрен для исполнений Ш1 и Ш2.
3000 К — тёплый белый свет, доступный для модификаций Ш3 и Ш4.
4000 К — нейтральный белый свет для дорожного, городского и промышленного освещения.
5000 К — белый свет более холодного оттенка.
Для оптических систем Ш1 и Ш2 при цветовой температуре 2700 К номинальный световой поток ниже, чем у соответствующих исполнений 4000 и 5000 К.
Для Ш3 и Ш4 значения светового потока одинаковы при всех предусмотренных цветовых температурах.
Модификации и артикулы Diora Unit PRO 135 (170 Вт)
В группу входят 18 модификаций. Каждая имеет самостоятельный артикул, определяющий оптическую систему, цветовую температуру и способ крепления.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 170 | 24 000 | 2700 | Консоль | DUPRO170Sh1-2,7K-C |
| Ш1 | 170 | 27 000 | 4000 | Консоль | DUPRO170Sh1-4K-C |
| Ш1 | 170 | 27 000 | 5000 | Консоль | DUPRO170Sh1-5K-C |
| Ш2 | 170 | 25 500 | 2700 | Консоль | DUPRO170Sh2-2,7K-C |
| Ш2 | 170 | 28 000 | 4000 | Консоль | DUPRO170Sh2-4K-C |
| Ш2 | 170 | 28 000 | 5000 | Консоль | DUPRO170Sh2-5K-C |
| Ш3 | 170 | 25 500 | 3000 | Консоль | DUPRO170Sh3-3K-C |
| Ш3 | 170 | 25 500 | 3000 | Лира | DUPRO170Sh3-3K-L |
| Ш3 | 170 | 25 500 | 4000 | Консоль | DUPRO170Sh3-4K-C |
| Ш3 | 170 | 25 500 | 4000 | Лира | DUPRO170Sh3-4K-L |
| Ш3 | 170 | 25 500 | 5000 | Консоль | DUPRO170Sh3-5K-C |
| Ш3 | 170 | 25 500 | 5000 | Лира | DUPRO170Sh3-5K-L |
| Ш4 | 170 | 26 500 | 3000 | Консоль | DUPRO170Sh4-3K-C |
| Ш4 | 170 | 26 500 | 3000 | Лира | DUPRO170Sh4-3K-L |
| Ш4 | 170 | 26 500 | 4000 | Консоль | DUPRO170Sh4-4K-C |
| Ш4 | 170 | 26 500 | 4000 | Лира | DUPRO170Sh4-4K-L |
| Ш4 | 170 | 26 500 | 5000 | Консоль | DUPRO170Sh4-5K-C |
| Ш4 | 170 | 26 500 | 5000 | Лира | DUPRO170Sh4-5K-L |
Артикулы позволяют точно определить требуемое исполнение при комплектации объекта и оформлении заказа.
Консольное крепление и лира
Для Diora Unit PRO 135 мощностью 170 Вт предусмотрены два варианта установки.
Консольное крепление предназначено для размещения светильника на соответствующих кронштейнах опор наружного освещения. Такой вариант доступен для всех четырёх оптических систем.
Крепление типа «лира» предусмотрено для модификаций Ш3 и Ш4. Оно позволяет использовать совместимую монтажную конструкцию с учётом требуемого положения светильника относительно освещаемой поверхности.
При подборе оборудования учитываются присоединительные размеры, монтажная высота, характеристики опоры, допустимые нагрузки и особенности размещения светильника.
Для модернизируемых объектов дополнительно проверяется совместимость крепления с существующими конструкциями.
Технические характеристики
Применение
Светодиодные светильники Diora Unit PRO 135 (170 Вт) применяются для наружного освещения транспортной, городской и промышленной инфраструктуры. Световой поток до 28 000 лм и четыре варианта широкой боковой КСС позволяют подбирать оборудование для различных схем размещения осветительных опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, подъездных путей и транспортных проездов.
-
Парковки и открытые стоянки — освещение парковочных мест, автомобильных проездов и прилегающих территорий.
-
Промышленные и складские комплексы — освещение внутриплощадочных дорог, логистических зон и подъездов к производственным зданиям.
-
Общественные и коммерческие объекты — освещение открытых площадок и подъездных территорий.
Модель может использоваться при реконструкции существующих систем наружного освещения. При выборе учитываются параметры опор, высота установки, расстояние между светильниками, характеристики питающей сети и требования к нормируемым показателям освещения.
Подбор КСС выполняется по результатам светотехнического расчёта с использованием фотометрических данных конкретной модификации.
Преимущества практического использования
Световой поток до 28 000 лм. Максимальное значение обеспечивает модификация Ш2 при цветовой температуре 4000 или 5000 К.
Четыре оптические системы. КСС Ш1, Ш2, Ш3 и Ш4 позволяют выбирать светораспределение с учётом геометрии освещаемой территории.
Световая отдача до 164,7 лм/Вт. Такое расчётное значение обеспечивает светильник мощностью 170 Вт с оптикой Ш2 и световым потоком 28 000 лм.
Выбор цветовой температуры. В зависимости от КСС предусмотрены исполнения 2700, 3000, 4000 и 5000 К.
Консольное крепление и лира. Для оптических систем Ш3 и Ш4 доступны оба варианта установки.
Различные варианты светораспределения при одинаковой мощности. Это позволяет подбирать оборудование по фотометрическим характеристикам без изменения номинальной мощности.
Применение при строительстве и реконструкции. Светильники могут использоваться при комплектации новых осветительных установок и модернизации действующих систем наружного освещения.
Купить Светодиодный светильник Diora Unit PRO 135 (170 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 135 (170 Вт) для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
В ассортименте представлены исполнения мощностью 170 Вт со световым потоком от 24 000 до 28 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и вариантами крепления.
При подборе оборудования учитываются требования к освещению объекта, фотометрические характеристики светильников, параметры опор и кронштейнов и условия эксплуатации.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
